Как сделать акустический сейф своими руками

Акустический сейф своими руками

Как сделать акустический сейф?

Сегодня как я и обещал, с помощью небольших модификаций и древних шаманских трав мы сделаем собственный акустический сейф. Для того чтобы сделать акустической сейф своими руками нам понадобятся:  Детектор СС308+, паяльник,медные провода и прочие штучки, но об этом позже.

Что такое акустический сейф?

Если ты раньше ни разу не сталкивался с такими устройствами, вкратце скажу, что задача этого девайса — создавать акустическую помеху, или шум, для подавления прослушки.

Изюминка данного устройства в том, что оно никак не мешает вести прослушку, однако из-за того, что вокруг прослушиваемого устройства создается акустическая помеха, из перехваченной информации не удастся выделить что-либо рациональное.

Защита от прослушки

Именно этот принцип очень эффективен против пассивной прослушки, которая все больше набирает популярность с ростом числа смартфонов. К примеру, на смартфон устанавливается шпионское ПО, которое активирует диктофон, а передает записанную информацию позже, через определенное время или по команде извне. Такого вида прослушку нереально засечь сразу, в отличие от активной, где передача идет сразу в момент записи, — например, когда скрытно активируют телефон, он делает скрытый звонок и передает все, что слышно через его внутренний микрофон.

глушилка сотовых телефонов своими руками
Шпионажу нет!

Поэтому эффективным способом противодействия пассивной прослушке будет изоляция ненадежного устройства из зоны переговоров или постоянное создание вокруг него акустической помехи.

Виды акустических сейфов

Продолжая данную тему, можно упомянуть о различных видах акустических сейфов.

Они могут различаться габаритами:

  • Портативные карманные варианты, как правило, используются для мобильных телефонов, микрофонов в веб-камерах, встроенных микрофонов ноутбуков.
  • Более габаритные варианты могут состоять из нескольких модулей (для создания акустических помех и управляющий), с помощью которых можно создать помеху в целом помещении.

Также различаются они и по способу активации:

  • Одни генерируют помеху постоянно.
  • Другие же только когда засекли потенциально подозрительную активность, например несанкционированный исходящий вызов.

В свою очередь, акустические помехи могут также быть разнообразными, это может быть белый шум, розовый шум, речеподобная акустическая помеха и другие.

В целом уже было сказано достаточно, и пора приступить к делу. Возвращаясь к нашему СС308+: он может детектировать звонок с мобильного телефона, таким образом, если включить прибор и разместить рядом мобильный телефон, то при исходящем вызове мы увидим соответствующее мигание светодиодов или звуковое сопровождение — смотря какой мы режим выбрали.

Фактически у нас уже имеется часть функционала для акустического сейфа, которая детектирует подозрительную активность. Теперь нужно подключить модуль, который будет генерировать акустические помехи при несанкционированной активации устройства. В данной задаче можно выделить два пункта:

  1. Создание переходника от устройства к нашему генератору помех.
  2. Создание самого генератора шума.

Переходник

Начнем по порядку. У Детектора СС308+ имеется аудиоразъем на 2,5 для наушников — на мой взгляд, вещь бессмысленная, так как они полностью подобны встроенному динамику. Однако данный разъем можно использовать для подключения к нашему генератору звуковых помех.

Для создания переходника нам потребуется:

  • Разъем minijack на 2,5.
  • 1 транзистор КТ816 с любым буквенным индексом на конце или аналогичный ему.
  • 2 куска провода, желательно медные, но не слишком тонкие.

Все это добро можно приобрести в каждом магазине радиодеталей менее чем за 1 доллар. Когда необходимое собрано, нужно все спаять по схеме, все должно выглядеть как это показано на рисунке ниже.

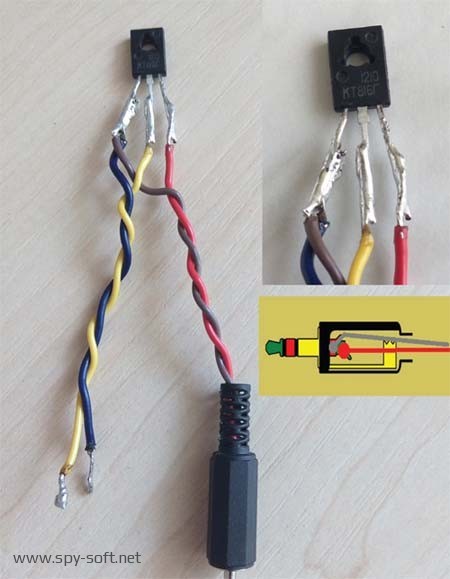

Акустический сейф
Акустический сейф: Схема подключения переходника

Схема действительно несложная, ее под силу спаять абсолютно любому человеку, который до этого ни разу не имел дела с паяльником. Проверено на себе и своих друзьях.

Особо прошаренные наверняка успели догадаться, для остальных поясню, что, как только на разъем будет подаваться звук (красный и серый провод), транзистор замкнет цепь (желтый и синий провод). В свою очередь, желтый и синий провод подключаются к генератору помех, тем самым включая его каждый раз, когда на разъем будет подаваться звук. Ничего сложного.

Генератор шума

Когда 1-ый пункт нашей задачи выполнен, остается лишь создать генератор шума. На первый взгляд это может показаться сложным, но я тебя хочу успокоить: паять ничего не станем, да и зачем выдумывать очередной велосипед, лучше попробуем поискать уже готовое решение.

В данном случае я использовал готовый однократно записываемый модуль для аудиооткрытки, которые также применяются в игрушках, упаковках и в остальном. Подобный модуль без особых проблем можно заказать в каком-нибудь интернет магазине или купить в соответствующем магазине в офлайне. Стоимость его примерно 7 долларов, и по твоему желанию туда запишут абсолютно любой звуковой файл.

Как сделать акустический сейф
Музыкальная закладка

Однако есть небольшой нюанс: продолжительность звукового файла ограничена сорока секундами и проигрывается он только один раз. Для того чтобы после первого воспроизведения модуль продолжал шуметь, необходимо, чтобы при записи файла в модуль также зациклили его воспроизведение. Для этого надо указать следующий параметр: Ргеss and hold to play to repeat message, realease to stop. Обязательно укажите это продавцу перед приобретением, так как потом перезаписать будет невозможно.

В качестве акустической помехи я использовал МРЗ-файл с записанным белым шумом, который считается одним из наиболее эффективных для подавления. Интересная особенность этих модулей заключается в том, что туда можно устанавливать дополнительные светодиоды, а производитель также предлагает различные датчики активации: датчик движения, магнитный и светодатчик.

В нашем же случае в дополнительных датчиках нет нужды, и все, что теперь необходимо, — это просто подключить синий и желтый провода на замыкание. На картинке видно, что лепесток, который раньше замыкал контакт при открывании открытки, теперь постоянно замкнут, а цепь замыкается на разъеме.

Хотя можно сделать и наоборот, то есть припаять провода к контакту, где находится лепесток, а разъем оставить как и был.

Подключаем собранное нами устройство через родной аудиоразъем к СС308+, и вуаля — акустический сейф собран.

Имитируем несанкционированную активацию телефона и наслаждаемся мозговыносящим белым шумом.

Как обнаружить прослушку
Тестовый запуск акустического сейфа

Но, как говорится в рекламе, и это еще не все. Представленная конструкция дает возможность вносить улучшения и имеет своего рода запас на модернизацию. К примеру, можно установить кнопочку, которая будет замыкать контакты и тем самым включать помеху, когда нам это нужно. Такая функция обычно полезна при секретных переговорах, когда все сотовые телефоны участников собираются вместе и рядом с ними ставят генератор помех.

Для того чтобы возникший шумовой фон не мешал переговорам, все сотовые телефоны смартфоны и другие гаджеты вместе с генератором помещаются в небольшой ящик или мешок, кроме того стенки ящика также дополнительно предотвращают перехвату информации извне.

Согласно заявлению производителя акустических модулей, заряда от двух встроенных батареек хватит, чтобы 1000 раз проиграть 40-секундную запись, что приблизительно приравнивается к одиннадцати часам.

Специальный тест на все 11 часов я не проводил, но 5 часов наш шпионский гаджет шумел без перерыва. Но зачем ограничиваться имеющимся? Вместо обычных 2-ух батареек я решил перестраховаться и припаял целый дополнительный блок для 2-ух батареек ААА, который продается в том же магазине радиодеталей.

Следующие изменения имеют скорее декоративно-прикладной, чем функциональный характер. Так, от синего и желтого провода можно избавиться, если припаять соответствующие ножки транзистора непосредственно к плате, также плату можно сделать меньше, отрезав уже ненужный шлейф для подключения к программатору, так как он больше не понадобится, а для полученной схемы уже выбрать оптимальный корпус. На рисунке ниже представлен мой вариант полевого акустического сейфа.

Глушилка своими руками
Полевой акустический сейф

Как можно заметить, в корпусе еще осталось достаточно много места, можно поставить дополнительную батарею, установить светодиоды или реле регулировки громкости шума. Включение гаджета для создания постоянной акустической помехи производится за счет установки родной перемычки по центру разъема, транзистор в данном случае крепится вместо замыкающего лепестка.

Самодельный акустический сейф: Итоги

Ты можешь меня спросить, но зачем извращаться, ведь было бы проще купить готовый акустический сейф? Возможно, и проще, но стоить такой шпионский гаджет будет долларов 300-400. А так у нас за считанные доллары получится дешевый, но не менее эффективный аналог акустическому сейфу, который может применяться как автономно, так и в паре с другими антишпионскими устройствами. Круто!

Скажу еще, что многие производители различных шпионских спецустройств любят хвалить свое детище, убеждать, что у них нет аналогов в мире, но это не всегда соответствует реальности. Чудес на свете не бывает а если и бывает то не так много, а расстаться с деньгами всегда успеешь.
